1.概述

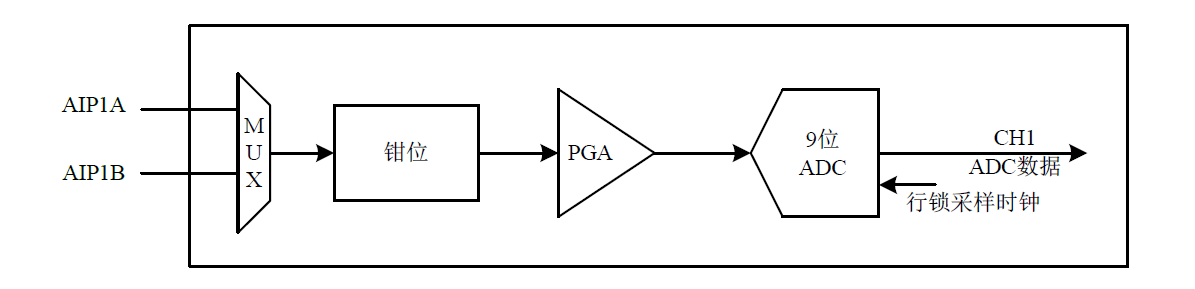

GM7150是一款9 位视频输入预处理芯片，该芯片采用CMOS 工艺，通过I2C 总线与PC 或DSP 相连构成应用系统。它内部包含1个模拟处理通道，能实现CVBS、S-Video视频信号源选择、A/D 转换、自动钳位、自动增益控制（AGC）、时钟发生（CGC）、多制式解码、亮度/对比度/饱和度控制（BCS）。

2.特征

a） 1个30MSPS 9位A/D转换器

b）支持 NTSC (M/J/4.43)，和PAL (B/D/G/H/I/M/N/NC）的CVBS、S-Video视频解码

c） 2个模拟视频输入端口供使用选择

d）可对芯片编程进行白峰（White peak）控制、自动增益控制、抗混叠滤波

e）可编程视频输出格式：-8bit 4:2:2 ITU-R BT.656 YCbCr，AV码内嵌行、场同步信号 -8bit 4:2:2 ITU-R BT.601 YCbCr和行、场同步信号输出

f）可编程HSYNC/VSYNC的输出位置、宽度及FID输出

g）可进行亮度、对比度、饱和度(BCS)控制

h）带有色度瞬态增强（CTI）、色度自动增益控制处理

i）自适应2D-5线梳状滤波器和色度陷波器

j）自动视频标准检测（NTSC/PAL）和切换

k）专利设计结构，能对弱信号、有噪声或不稳信号进行行、场锁定处理
